2. Normy 2.1. Model spełnia następujące normy:
Międzynarodowy (IEST 14644-1 1997 r.) - ISO Class 5Amerykański (209D 1988 r.) - Class "100"Amerykański (209e 1992 r.) - M 3.5.
2.1.2. I.E.S.T. zalecane reguły eksploatacji (Tryby czystego powietrza dla strumienia laminarnego).
2.2. Średnia mierzonej szybkości powietrza wynosi 45 m/s, przy zastosowaniu siatki szybkości (osiem wartości) o 152 mm niżej czołowej powierzchni filtra HEPA. Strumień powietrza jest określany w drodze przeliczenia szybkości powietrza na strumień powietrza, poprzez pomnożenie na powierzchnię powierzchni czołowej filtra.
2.3. Wszystkie mierzone wielkości są obarczone błędem w granicach 20% od mierzonej średniej.
2.4. Poziom hałasu wynosi w przybliżeniu 50 dBA na niskiej szybkości lub z opcjonalną kontrolą szybkości, znajdującą się 762 mm od powierzchni czołowej filtra, z wentylatorem, posiadającym średnią szybkość strumienia powietrza 0,45 m/s. Poziom hałasów zewnętrznych wynosi poniżej 35 dBA. Wskaźniki poziomów szumu są odczytane z czystego filtra bez zewnętrznego statycznego ciśnienia.
2.5. Poziom wibracji nie przekracza .09 MILS RMS przy szybkości strumienia powietrza 0.45 m/s.
3. Składniki podstawowe:

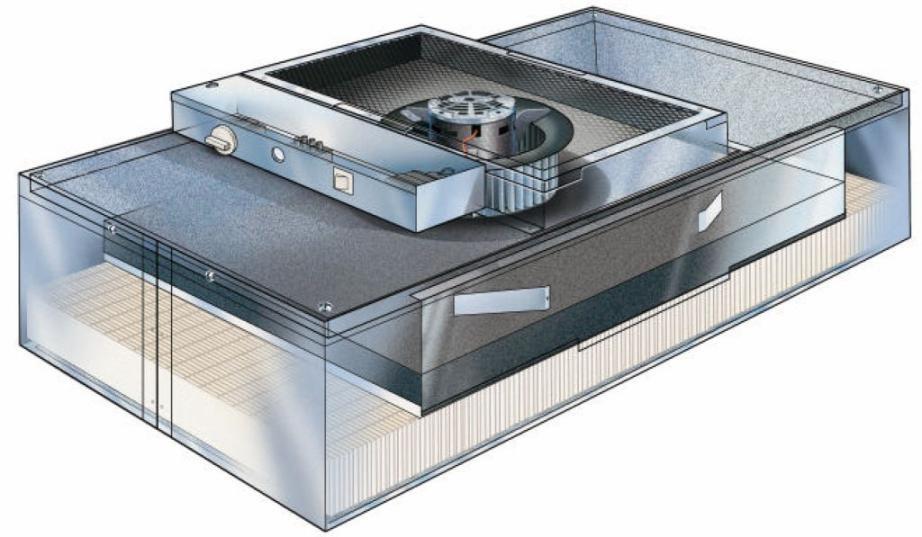

3.1. Konstrukcja
3.1.1. Pokrywa filtra - aluminium o grubości - 2,0 mm z 6,4 mm - 20 gwintowymi wstawkami w czterech kątach do wieszania. Śruby - opcja.
3.1.2. Obudowa filtra jest wykonana z aluminium o grubości - 1,6 mm (stal nierdzewna - opcja). - opcja).
3.1.3. Śmigła wentylatora i obudowa filtra posiadają dobrej jakości powierzchnię (pokryte powłoką ochronną (opcja, ze stali nierdzewnej) i są hermetycznie zamknięte.
3.1.4. Opatentowany system podziału powietrza VE5 jest zintegrowany do obudowy wentylatora.
3.1.5. Waga standardowego modelu 600 x 1200 wynosi mniej niż 30 kg, wyłączając dodatki opcjonalne.
3.2. Filtr wstępny
3.2.1. Model jest wyposażony w filtr wstępny, który można myć, oraz wstawkę ze spienionego poliuretanu (406 x 590 x 13).
3.3. Filtr HEPA
3.3.1. Główny filtr HEPA jest przetestowany na produkcji pod kątem usunięcia cząstek o wielkości 0,3 mikronów i więcej z efektywnością ponad 99.99%, a także pod względem wyeliminowania upływów.
3.3.2. Filtr jest wykonany z włókna szklanego, opakowany w obudowę aluminiową.
3.3.3. Siatka ochronna filtra jest pokryta proszkiem epoksydowym.
3.3.4. Filtry ULPA (efektywność 99.999% dla cząstek 0,12 mikronów) są również dostępne.
3.4. Wentylator / silnik
3.4.1. Wentylator/silnik posiada napęd bezpośredni, typ odśrodkowy z kierunkiem - zgodnie z ruchem, ze stale po przebiegu ruchu, z stale naoliwionymi, zapieczętowanymi łożyskami kulkowymi.
Cykl życiowy łożysk kulkowych - 80,000 godzin.
3.4.2. Typ silnika - przeznaczony do nieprzerwanej pracy, wyposażony w zabezpieczenie przed przeciążeniami temperaturowymi, mający przełącznik na trzy szybkości.
3.4.3. Przepuszczana objętość powietrza 1105 m3/h przy zmianie ciśnienia na filtrze z 87 do 188 Pa, przy szybkości 0,45 m/s, przy rozkładzie na powierzchni 0,66 m2.
